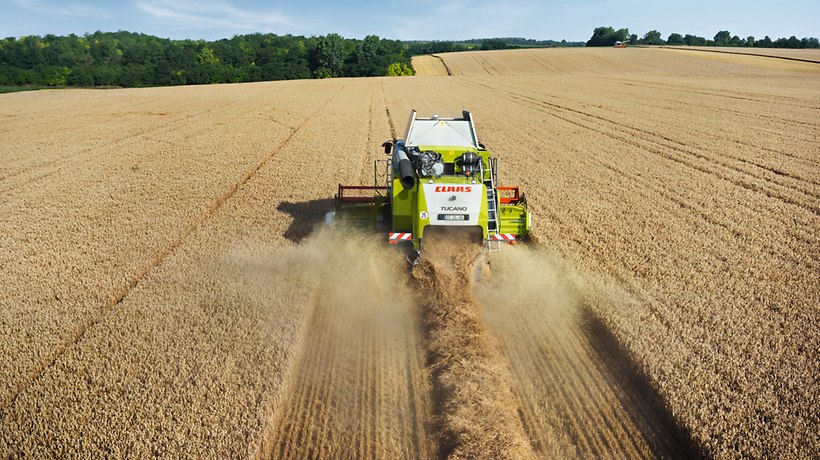

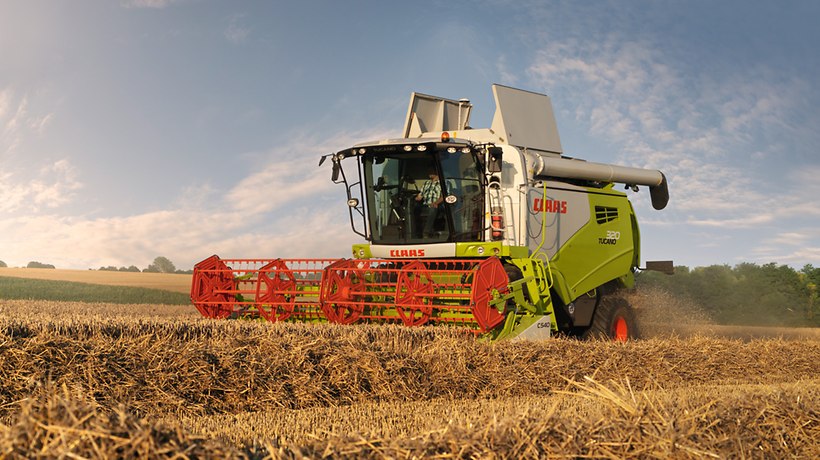

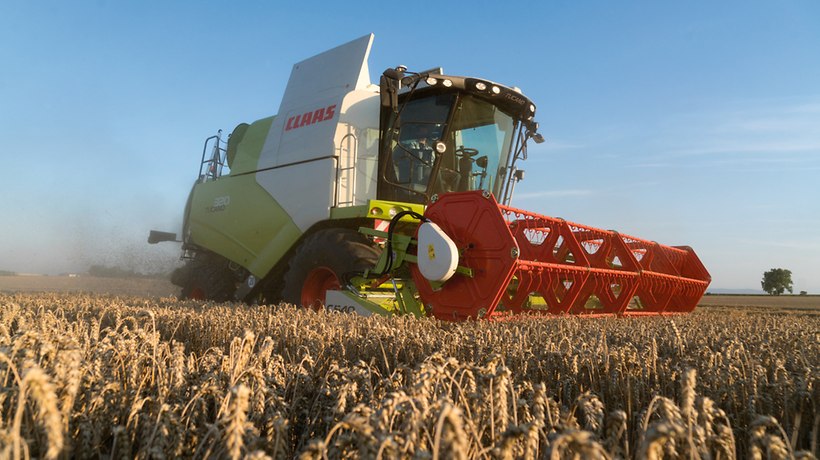

CLAAS Mähdrescher | TUCANO 320.

Ihre Vorteile.

Das neue Bedienkonzept mit Direktverstellung und touchfähigem CEBIS
Der bis zu 7.500 l fassende Korntank verlängert die Erntestrecken. Die hohe Entleerleistung verkürzt die Abtankintervalle. Beides zusammen steigert die Verfahrensleistung deutlich

Highlights.

Mehr Potenzial abrufen.

Fahrerassistenzsysteme.

Von erhöhtem Fahrkomfort profitieren, die installierte Maschinenleistung besser ausnutzen, Stillstandszeiten minimieren – all das ist mit den CEMOS Fahrerassistenzsystemen problemlos möglich.

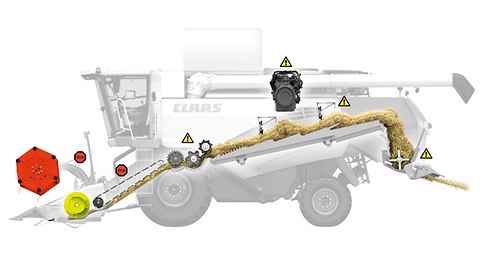

Mehr Sicherheit. AUTO CROP FLOW.

Was können wir tun, um das Ernten sicherer zu machen? Bei extremen Ernteverhältnissen muss der Fahrer stets mit voller Konzentration arbeiten, um einen störungsfreien Betrieb der Maschine gewährleisten zu können.

AUTO SLOPE. Automatische Gebläsesteuerung.

Hügeliges Gelände erfordert zusätzliche Konzentration vom Fahrer. Daher unterstützt die Funktion AUTO SLOPE ihn genau hier bei der Einstellung der Reinigung. Fährt die Maschine bergauf, muss die Gebläsedrehzahl reduziert werden, um Körnerverluste aus dem Siebkasten zu vermeiden.

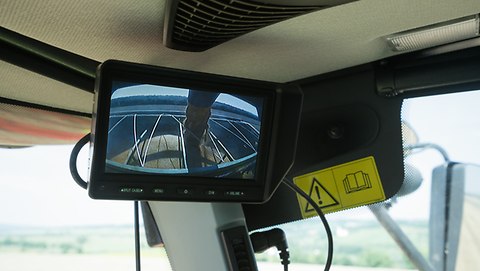

Mit PROFI CAM alles im Blick.

Alle TUCANO Modelle können am Ende des Korntankauslaufrohrs mit einer PROFI CAM ausgestattet werden. Durch die Positionierung der Kamera an genau dieser Stelle lassen sich gleich drei Vorgänge bequem über einen zusätzlichen Farbmonitor in der Kabine überwachen.

Mehr Präzision beim Lenken.

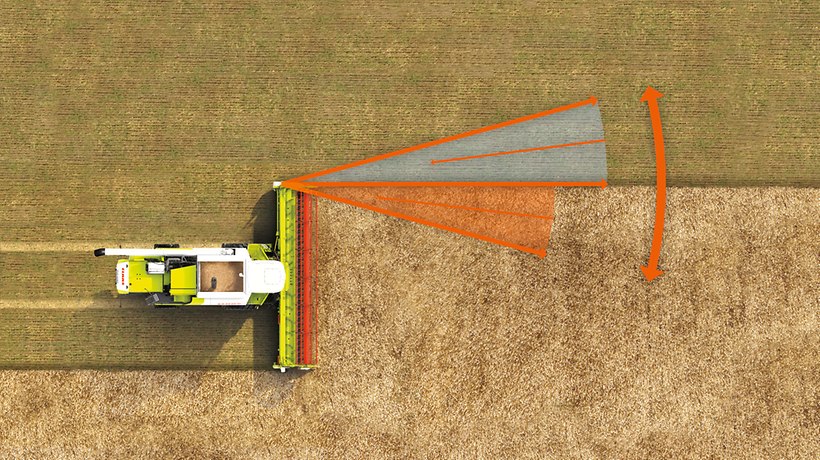

LASER PILOT.

Die elektronisch-optischen Sensoren des LASER PILOT tasten mit Lichtimpulsen die Kante zwischen gemähtem und ungemähtem Feld ab und führen so den TUCANO automatisch an der Bestandskante entlang.

Der LASER PILOT ist klappbar und für die linke wie für die rechte Schneidwerksseite erhältlich. Seine optimale Positionierung an der Schneidwerksseite, nahe an der Bestandskante, ermöglicht einen günstigen Blickwinkel und gewährleistet damit hohe Funktionssicherheit – auch bei Lagergetreide und Hanglage.

AUTO PILOT.

Zwei Tastbügel in einer Pflückeinheit erfassen die Position des TUCANO, führen ihn automatisch durch die Maisreihen und sichern so die optimale Position im Mais: unter allen Bedingungen, auf optimalem Weg. Dadurch verhilft der AUTO PILOT zur Leistungssteigerung und höheren Wirtschaftlichkeit.

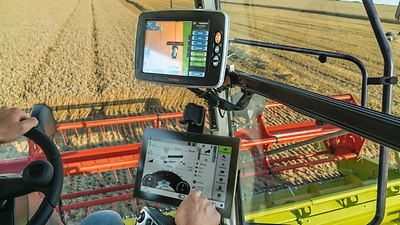

Unterstützung am Vorgewende.

TURN IN erleichtert das richtige Einspuren der Maschine. Nähert sie sich der vorgesehenen Spur, so übernimmt die automatische Lenkung ab einem Winkel von 90° (nur Fahrtrichtung der Maschine) oder sogar 120° (bei vorhandener Feldgrenze). Mithilfe von TURN IN kann der Fahrer seine Konzentration auf das Anbaugerät und die Maschine richten, ohne zusätzlich auf das korrekte Einspuren achten zu müssen. TURN IN gehört zur Standardausstattung beider Lenksystemterminals (S10 / S7 Terminal).

Auch am Vorgewende automatisch lenken.

Die AUTO TURN Funktion übernimmt das Wendemanöver am Vorgewende. Die Wenderichtung sowie die nächste zu bearbeitende Spur werden dafür im Terminal vorgewählt, den Rest erledigt das Lenksystem.

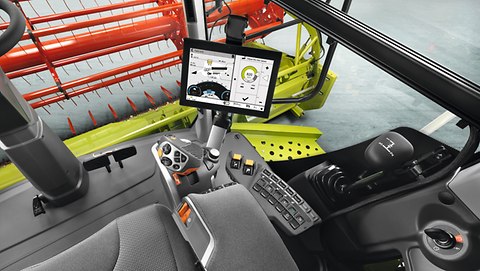

Das neue Bedienkonzept. Einsteigen und die Ernte kann beginnen.

Kabine und Komfort.

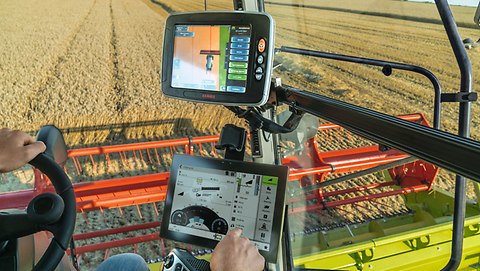

Durch das neue CEBIS mit Touchscreen haben Ihre Fahrer bequemen Zugriff auf alle Maschinenfunktionen. Die wichtigsten lassen sich über Schalter in der Armlehne direkt verstellen. Die Bedienung des TUCANO erfolgt intuitiv und ist ohne Vorkenntnisse möglich. Damit sind auch neue Fahrer nach kürzester Zeit in der Lage, die Maschine sicher zu bedienen und das Maximum aus ihr herauszuholen.

Egal ob unruhige Feldfahrt oder ungeübter Fahrer, die präzise Bedienung ist auf jeden Fall sichergestellt. Je nach Vorliebe kann der Fahrer den TUCANO auf drei Arten einstellen:

Über die Touchfunktion des CEBIS
Über Direktverstellung per Schalter
Über den Dreh- / Drückschalter des CEBIS Bedienfelds

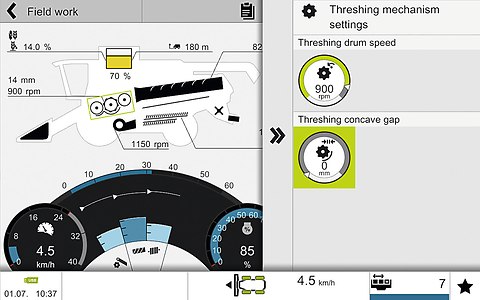

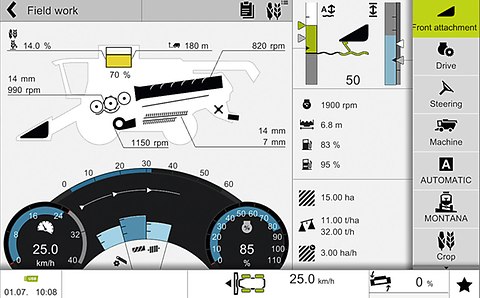

Neue CEBIS Generation.

Ein leichtes Tippen auf den sensiblen Touchscreen, und das neue CEBIS Terminal reagiert sofort.

Darstellung der gesamten Maschine im Übersichtsbild
Direkter Zugriff auf alle Funktionen durch Tippen auf Komponenten im Übersichtsbild

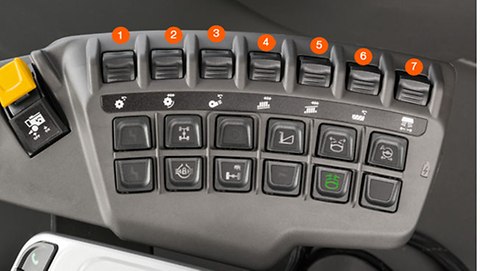

Die neue Direktverstellung.

Verstellung der Funktionen direkt über Schalter
Gleichzeitig öffnet sich ein großes Dialogfeld im CEBIS zur Anzeige der Verstellung

Dreschtrommeldrehzahl
Dreschkorbabstand
Gebläsedrehzahl
Obersieböffnung
Untersieböffnung
Rotordrehzahl TUCANO 500
Rotorleitblech TUCANO 500

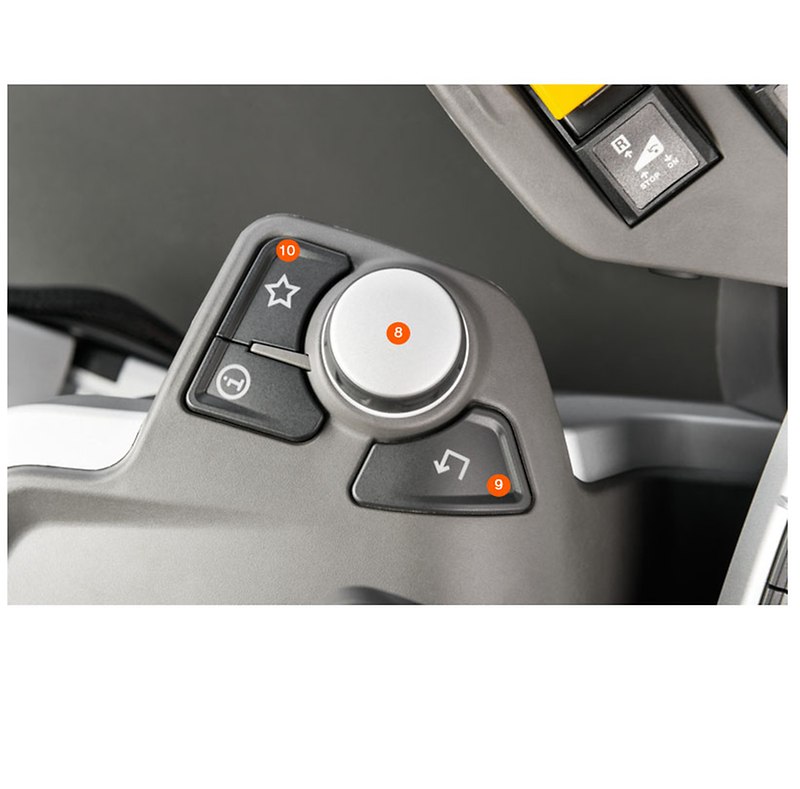

CEBIS Bedienfeld.

Navigation im CEBIS durch Drehtaster und Escape Taster
Sichere Bedienung bei unruhiger Feldfahrt

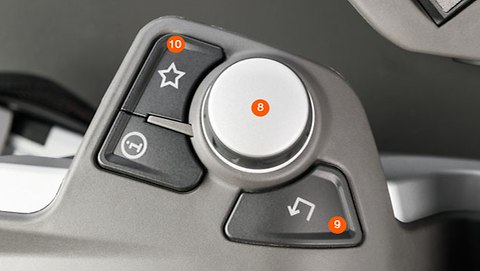

Drehtaster (8), Escape Taster (9), Favoritenmanagement (10)

Neues Favoritenmanagement.

Die am häufigsten verwendeten Einstellungen können als Favoriten programmiert werden. Die Fahrer bedienen die Maschine quasi blind. Ihr Blick bleibt konzentriert auf Vorsatzgerät und Gutfluss.

Sieben frei belegbare Funktionen
Direkter Zugriff und Verstellung über Tasten am CMOTION Fahrhebel

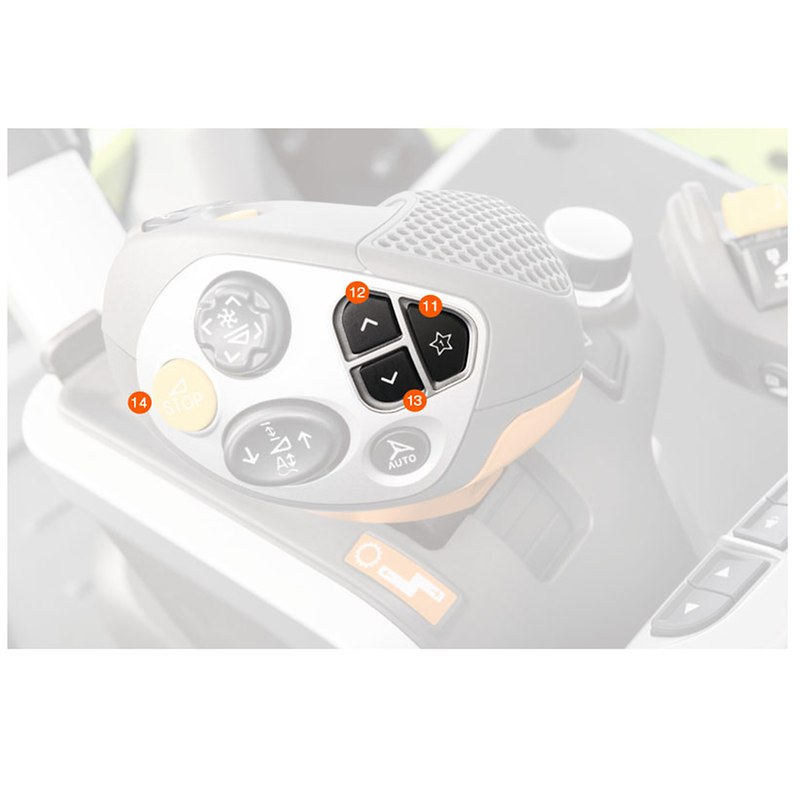

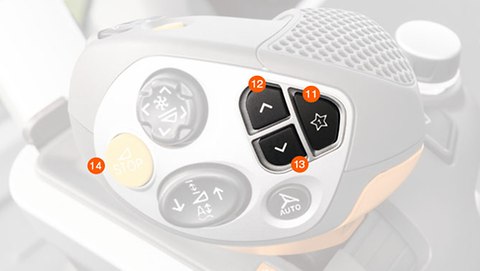

CMOTION Fahrhebel: Favoritenwahl (11), Favoritenwahl hoch (12), runter (13), Wertverstellung über Taster (14)

Das neue CEBIS.

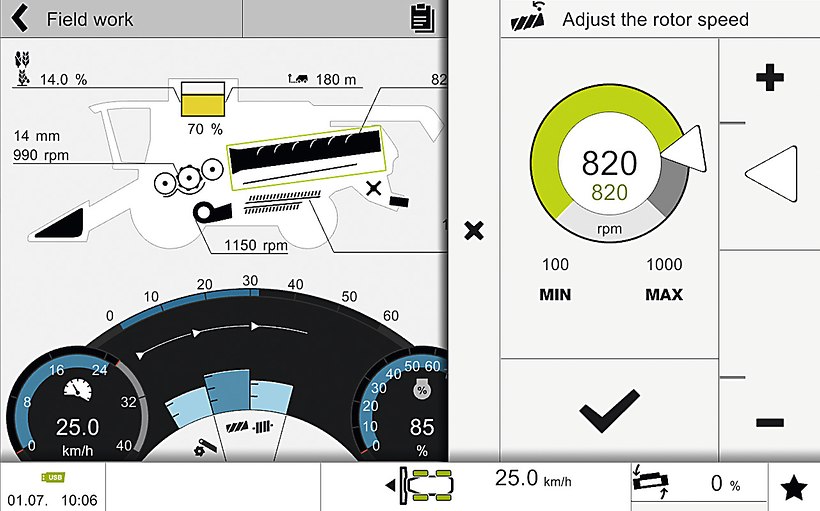

Intuitive Kreis- und Schieberegler.

Im neuen CEBIS lassen sich die Einstellwerte auf drei verschiedene Arten den Einsatzbedingungen anpassen. Die neu konzipierten Kreis- und Schieberegler sind intuitiv bedienbar. Jeder Fahrer kann die Einstellungsart wählen, die ihm am besten liegt.

Zahl.

Im inneren Bereich des Kreisreglers ist die aktuell gespeicherte Einstellung als Zahl ablesbar. Ein leichtes Tippen auf den angezeigten Wert – schon öffnet sich die Eingabetastatur.

Kreisregler.

Im äußeren Bereich des Kreisreglers stellt ein grün gefüllter Balken die aktuelle Einstellung dar. Der Wert kann durch Verschieben des Dreiecks verändert werden.

Schieberegler und Plus / Minus.

Neben dem Kreisregler befindet sich der Schieberegler. Hiermit lassen sich die präzisen Werte durch Schieben des Dreiecks oder durch Tippen auf + / – einstellen.

Souverän in allen Disziplinen.

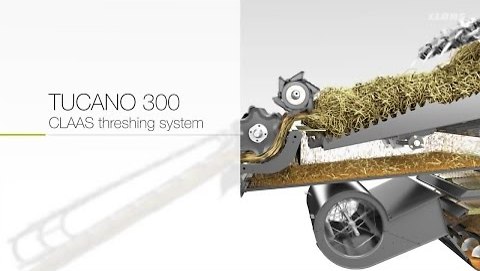

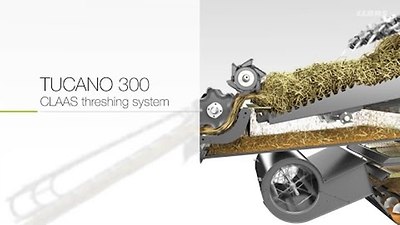

Dreschsystem.

Das konventionelle CLAAS Dreschsystem besteht aus einer Dreschtrommel und einer Strohwendetrommel. Ganz gleich, in welcher Ernte- oder Fruchtdisziplin Sie den TUCANO fordern: Seine Vielseitigkeit überzeugt mit voller Dreschtrommelbreite und guter Strohqualität.

Souverän in allen Disziplinen.

Herauslösen und abscheiden – beiden Aufgaben muss ein hochwertiges Dreschwerk souverän gewachsen sein: Unter allen nur denkbaren Ernteverhältnissen. Den eindrucksvollen Beweis liefert das klassische CLAAS Dreschwerk immer wieder aufs Neue. Ganz gleich, in welcher Ernte- oder Fruchtdisziplin Sie ihn fordern: Seine Vielseitigkeit überzeugt in voller Dreschtrommelbreite auf 1,32 m.

Gute Zugänglichkeit des Dreschwerks von vorn über den Schrägförderer und von beiden Seiten durch große Öffnungen
Hohe Zuverlässigkeit in der Ernte gewährleistet die äußerst robuste Auslegung aller Antriebe, insbesondere des Dreschtrommelantriebs

Hydraulische Korbverstellung und Überlastsicherung.

Beim Modell 320 wird der Korbabstand im CEBIS eingestellt. Die hydraulische Überlastsicherung schützt das konventionelle Dreschwerk vor Beschädigungen durch Fremdkörper und Verstopfungen.

Schüttlertechnologie.

Nach 4,40 Metern sauber getrennt.

Hier Korn, da Stroh: Der gleichmäßige Fluss des Strohs auf dem 4,40 m langen, nach unten offenen Schüttler sorgt für ein sicheres Abscheiden praktisch aller Restkörner. Ein separater Rücklaufboden befördert die Körner zum Vorbereitungsboden. Selbst große Strohmassen werden mit diesem System zügig und locker transportiert.

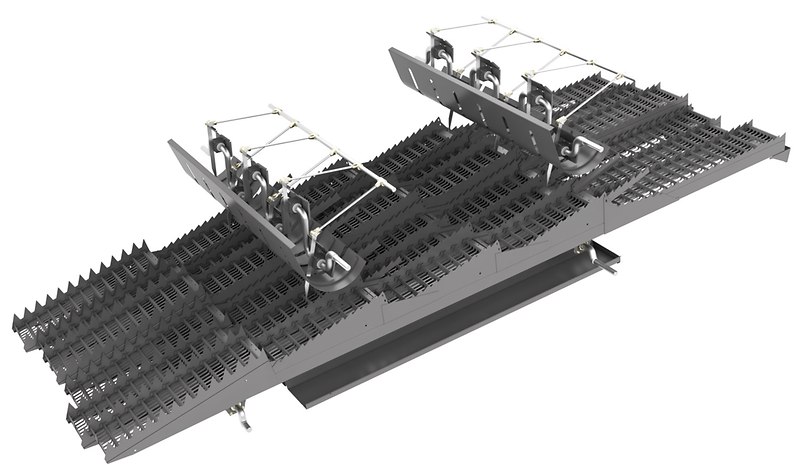

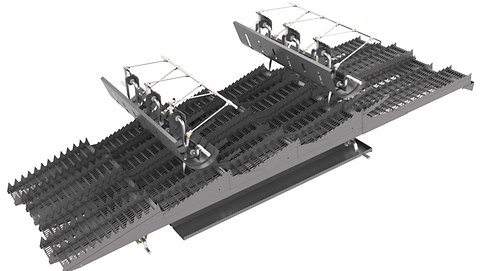

Widerstand zwecklos. Der CLAAS Intensivschüttler.

Über jeder Schüttlerhorde sind hintereinander zwei lenkergesteuerte Rafferzinken angeordnet, die das Stroh von oben her aktiv auflockern und damit für einen zügigen Strohfluss und für eine dünne Strohschicht sorgen. Ergebnis: Die Restkörner fallen ganz leicht aus dem Stroh durch den Schüttlerbelag auf den Rücklaufboden.

Mit der Durchsatzkontrolle sicher an die Leistungsgrenze.

Kontrollieren Sie Restabscheidung und Reinigung komfortabel wie durch einen „Rückspiegel“: Aus der Kabine heraus mit der CLAAS Durchsatzkontrolle. Sie arbeitet mit hoher Einstell- und Anzeigegenauigkeit und passt sich unterschiedlich schweren Fruchtarten automatisch an.

Ihre Vorteile:

Durch paralleles Beobachten können Sie die Maschine schneller zwischen den Bereichen Reinigung und Restkornabscheidung optimieren
Die Durchsatzkontrolle signalisiert Ihnen, ob Sie mit optimaler Fahrgeschwindigkeit dreschen
Sie fahren sicher an der Leistungsgrenze der Maschine

Reinigung. Saubere Arbeit lässt sich besser verkaufen.

Saubere Leistung.

Sauberes Erntegut im Korntank und eine einfache Einstellung der Reinigung wünscht sich jeder Fahrer. Um diese Ergebnisse zu ermöglichen, haben wir die Reinigung der gesamten TUCANO Baureihe bereits 2016 optimiert und sowohl das Untersieb als auch dessen Schwingungswinkel dafür modifiziert. Das Ergebnis: sauberes Korn, weniger Material in der Überkehr, leichte Einstellung.

Visuelle Überkehrkontrolle vom Fahrersitz aus.

Durch das beleuchtete Sichtfenster kann der Fahrer aus der Kabine die Überkehrschnecke einsehen. So lassen sich schnell Rückschlüsse auf die bestmögliche Maschineneinstellung ziehen.

Radial- oder Turbinengebläse.

Sechs bzw. vier Turbinen oder ein Radialgebläse sorgen für konstante Winddruckstabilität mit gleichmäßiger Druckverteilung, auch bei unterschiedlicher Siebbelastung
Zwangswindführung macht Mattenbildung unmöglich
Sichere Windführung, auch bei geringen Windmengen
Aus der Kabine stufenlos regelbar

Vorbereitungsboden.

Auf dem Vorbereitungsboden findet bereits eine Vorsortierung in Körner (unten) sowie Spreu und Kurzstroh (oben) statt. Die daraus resultierende Entlastung des Obersiebes erhöht die Reinigungskapazität. Alle TUCANO Modelle verfügen über einen nach vorn herausziehbaren Vorbereitungsboden aus Kunststoff.

Effizienz und Intelligenz. Das neue Motormanagement.

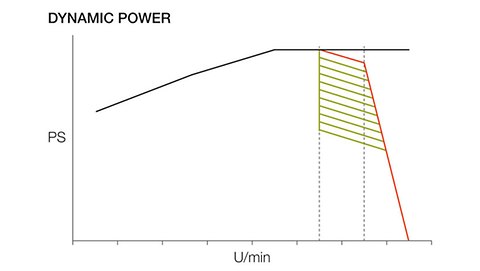

Diesel sparen mit DYNAMIC POWER.

Das intelligente Motormanagement steuert je nach Auslastung verschiedene Leistungskurven des Motors an und passt das Drehmomentverhalten der benötigten Leistung an. So lassen sich im Teillastbereich, zum Beispiel bei der Schwadablage, bis zu 10% Kraftstoff sparen. Während des Überladevorgangs oder beim Einsatz des Strohhäckslers wird die Leistung auf das Maximum erhöht, so dass Sie mit maximaler Effizienz und höchstem Durchsatz arbeiten können.
